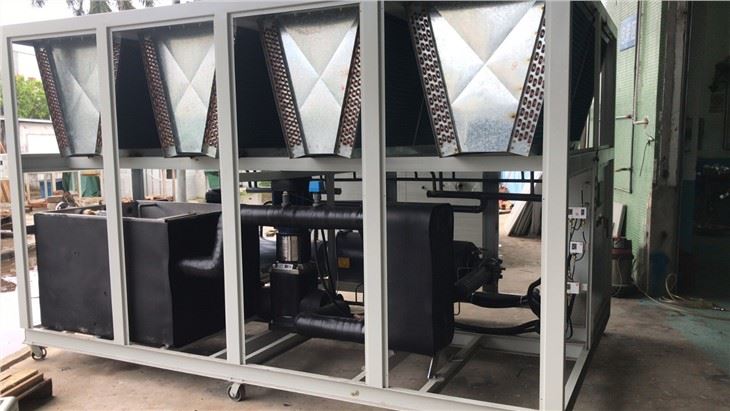

Система водяного охлаждения чиллеров с жидкостным охлаждением предназначена для циркуляции воды в процессе производства тепла с помощью водяного насоса. Вода возвращает тепло в чиллер, где цикл сжатия охлаждает воду, прежде чем она возвращается в процесс нагрева.
Ниже перечислены типичные области применения чиллеров с жидкостным охлаждением.
Централизованное охлаждение
Централизованное кондиционирование
Гидропоника
Производство продуктов питания и напитков
Фармацевтика и медицина
Хранение в холодильнике
Системы хранения тепловой энергии (TES)
Механическая обработка, гидроабразивная резка, лазерная резка, сварка и т.д.
Переработка пластика
Как работает система водяного охлаждения чиллера с жидкостным охлаждением?
В большинстве применений технологического охлаждения холодная вода или водно-гликолевый раствор циркулирует из чиллера в технологический процесс с помощью насосной системы. Эта холодная жидкость отводит тепло от процесса, а теплая жидкость возвращается в охладитель. Технологическая вода является средством передачи тепла от процесса к чиллеру.
Технологические чиллеры содержат химическое соединение, называемое хладагентом. Существует множество типов хладагентов и областей применения в зависимости от требуемой температуры, но все они работают по основному принципу сжатия и фазового перехода хладагента из жидкого состояния в газообразное и обратно в жидкое. Этот процесс нагревания и охлаждения хладагента и превращения его из газа в жидкость и обратно называется холодильным циклом.
Цикл охлаждения начинается со смеси жидкость/газ под низким давлением, поступающей в испаритель. В испарителе тепло от технологической воды или водно-гликолевого раствора приводит к кипению хладагента, что превращает его из жидкости низкого давления в газ низкого давления. Газ низкого давления поступает в компрессор, где сжимается до газа высокого давления. Газ под высоким давлением поступает в конденсатор, где окружающий воздух или вода конденсатора отводят тепло, охлаждая его до жидкости под высоким давлением. Жидкость под высоким давлением поступает к расширительному клапану, который контролирует количество жидкого хладагента, поступающего в испаритель, тем самым снова запуская цикл охлаждения.
Стандартные характеристики системы водяного охлаждения чиллеров с жидкостным охлаждением:
1. Буферные баки из нержавеющей стали для обеспечения точного контроля температуры и сокращения числа пусков компрессора.
2. Прочная конструкция из оцинкованной стали обеспечивает долгий срок службы шкафа.
3. Высокоэффективные герметичные спиральные компрессоры.
4. Высокоэффективный хладагент R134a с низким потенциалом глобального потепления и для обеспечения работы даже при самых высоких температурах окружающей среды.
5. Встроенные насосы первичной воды
6. Комплексное заводское приемочное тестирование перед отправкой
7. Высокоточный электронный контроллер
8. Конденсаторы с гидрофильным покрытием для высокой защиты от коррозии.
9. Полная гарантия на запчасти 12 месяцев.
10. Варианты насосов для любого профиля
11. Пластинчатый теплообменник из нержавеющей стали или коаксиальные испарители.
12. Защита испарителя на всех моделях.
Здесь давайте посмотрим на характеристики жидкостного чиллера с водяным охлаждением на 50 тонн:
Элемент | Спецификация / Поставщик | ||
Охлаждение емкость | Модель | АЙД-80A | |
кВт/час | 186 | ||
Тонн/час | 52.88 | ||
Власть вход | кВт | 61.2 | |
Власть Поставлять | 230V-3N-60 Гц | ||
Температура Выход (степень) | 7 | ||
хладагент контроль | Расширение клапан | ||
Охлаждение круг | один | ||
хладагент | R407C | ||
Измерение （мм）L*W*H | 4000*2000*2200 | ||
Компрессор | Стиль | Скрфу | |
Количество （набор） | 1 | ||
Компрессор Мощность (кВт) | 54.4 | ||
Конденсатор | Стиль | Плавник введите с медная катушка | |
Вентилятор Количество（набор） | 8 | ||
Мощность (кВт) | 6.8 | ||
Объем воздуха（m3/h） | 84000 | ||
Испаритель | Стиль | Оболочка и трубы | |
Вода Поток（m3/h） | 32 | ||
Вода Трубка Размер （"） | 3 | ||
Защитник Устройство | 1.Фаза защитник 2. Вентилятор перегрузка защитник 3. Высокий/низкий Напряжение защитник 4.перегрев защитник 5.Антифриз защитник | ||
Единица Масса（кг） | 1820 | ||
Основной Части | |||
Компрессор | Ханбелл | ||
Конденсатор | Анида | ||
Испаритель | Джиндиан | ||
Электронный | LS/ Chnt | ||
Расширение Клапан | Эмерсон | ||
Контроль Система | Панп | ||
Примечания: Холодопроизводительность основана на температуре конденсации 45°C, температуре на входе 12°C и температуре на выходе 7°C.
Другая конфигурация опции может предоставить:
1. Выносной конденсатор:
Чиллер может быть изготовлен как сплит-система. Испаритель может быть установлен в помещении, например, в техническом помещении, а конденсатор – на улице.
2. Дистанционное управление:
Простое дистанционное управление осуществляется путем подключения точки на нашем блоке управления чиллером.
Высоко дистанционное управление по Modbus.
3. Устройства плавного пуска
В установках с ненадежным источником питания на компрессоры могут быть установлены устройства плавного пуска для ограничения пускового тока при запуске компрессора.
4. Преобразователь частоты компрессора
Приводы с регулируемой скоростью, установленные на компрессоре, позволяют уменьшить мощность в условиях частичной нагрузки, что повышает эффективность работы чиллера.
5. Агрессивные среды
Если чиллер должен быть установлен в среде с присутствием коррозионно-активных элементов, чиллер может быть изготовлен таким образом, чтобы продлить срок службы агрегата.
а. Антикоррозийное покрытие ребер конденсатора
б. Блоки могут быть изготовлены со шкафами из нержавеющей стали или покрыты антикоррозионной краской.
в. Электрические шкафы защищены от атмосферных воздействий, но если требуется корпус с высоким классом защиты IP, он может быть предложен.
д. В случае присутствия легковоспламеняющегося газа может потребоваться блок с классом взрывозащиты EX или ATEX.
е. Вентилятор в верхней части может быть заменен на материал RFP для защиты от коррозии.
