Система охлаждения с охлаждаемым водяным охлаждением 200 л.с.
Утверждение 1.CE,
2. стабильный и надежный, быстрое охлаждение
Эффективность 3.Hight, легкая для того чтобы очистить вверх
описание продукта
1. Винтовой охладитель с водяным охлаждением принимает полугерметичный винтовой компрессор (например, Habell, Bitzer) и обеспечивает надежность, высокую эффективность, простоту обслуживания, точный контроль громкости и широкий диапазон применения. Система использует новейший асимметричный профиль ротора. Встроенная смазка для снижения давления в системе с низкими вибрациями, звукоизоляция высокой герметизации.
Интерфейс человеко-машинного интерфейса чиллера с водяным охлаждением Винтового чиллера конфигурирует полный сенсорный экран, который обеспечивает автоматическое управление и точный контроль. Преимущества устройства: водонепроницаемость, пыленепроницаемость, коррозионная стойкость, долговечность. Ступенчатое или бесступенчатое управление мощностью, устройство гарантирует, что оно обеспечивает максимальную экономию энергии при любой нагрузке.
3. Холодильный винт с охлажденной водой, благодаря использованию тепловой медной трубки и высокоэффективного компрессора с высокоэффективным теплосберегающим устройством для экономии тока, устройство будет работать стабильно, дольше и эффективно.
4. Винтовой охладитель с водяным охлаждением оснащен надежным устройством защиты: для предотвращения частого запуска компрессора, защиты от перегрузки по току, перегрева двигателя, предотвращения замерзания, смотрового стекла в жидкости, защиты от перегрева масла, защиты фаз, защиты высоковольтных / низковольтных цепей, разгрузки Высокотемпературная защита, безопасность, растворимые часы, защита от воды и так далее.

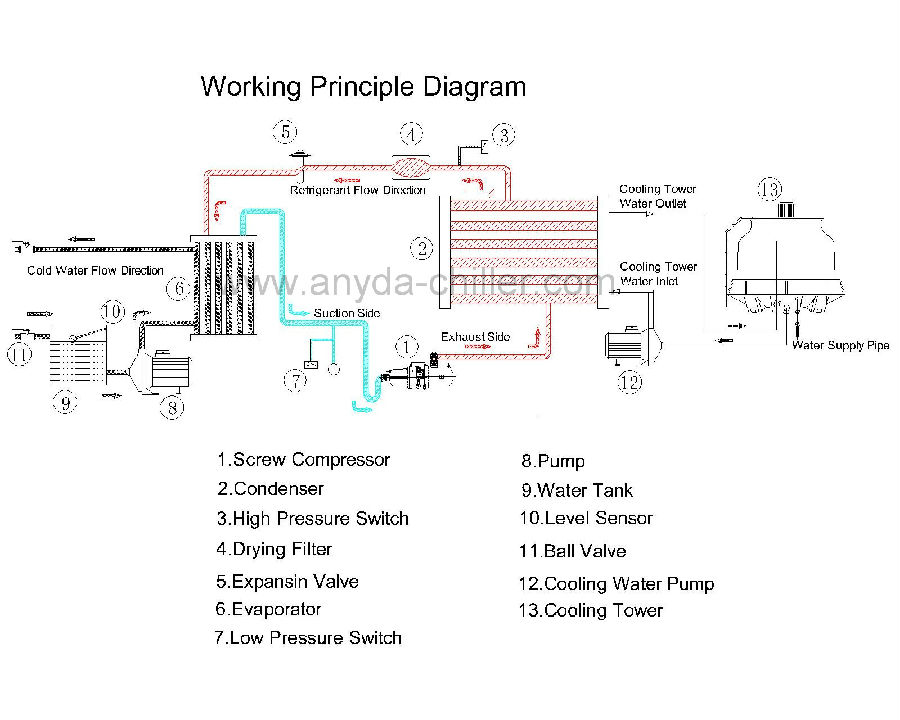

200 Hp с водяным охлаждением Винтовой охладитель Схема системы охлаждения:
Параметры для 200-ваттного охладителя с водяным охлаждением
Пункт | Спецификация / поставщик | ||
Охлаждающая способность | Модель | AYD-710WS | |
кВт / ч | 639,9 | ||
Входная мощность | кВт | 148 | |
Максимальный ток |
| 252 | |
Источник питания | 380V-3N-50Гц | ||
Выход температуры ( ℃ ) | 7 | ||
Управление хладагентом | Расширительный клапан | ||
Холодильный круг | один | ||
холодильный | R407C | ||
Размер ( мм ) L * W * H | 5000 * 900 * 1500 | ||
компрессор | стиль | Полугерметичный винт | |
Мощность компрессора (кВт) | 148 | ||
Конденсатор | Стиль | Раковины и трубы | |
Расход охлажденной воды ( м 3 / ч ) | 134 | ||
Размер трубы (") | 5 | ||
Испаритель | Стиль | Раковина и трубка / 1 комплект | |
Расход холодной воды ( м 3 / ч ) | 110 | ||
Размер трубы ( " ) | 5 | ||
Устройство защиты | 1 , Протектор фазы 2 , протектор перегрузки вентилятора 3 , протектор высокого / низкого напряжения тока 4 , протектор перегрева катушки 5 , протектора Anti-freeze | ||
Вес блока ( кг ) | 2400 | ||
Бренд основных деталей | |||
компрессор | Hanbell | ||
Электронный | LG / Carlo | ||
Электромагнитный клапан | Emerson | ||
Расширительный клапан | Emerson | ||
PLC | Сименс | ||
Примечания: Холодопроизводительность рассчитывается на основе температуры испарителя 2C, температуры конденсации 40C.
Параметры охлаждающей башни для 200-ваттного охладителя с водяным охлаждением
Информация | Модель | поток м3 / ч | двигатель Мощность кВт КВт | Объем ( 16M ) | Объем воздуха (м3 / ч) м) MM | Вес нетто (кг) | Рабочий вес (кг) | ||||
AYD-200T | 156,24 | 4 | 62 | 75000 | 880 | 1980 | |||||
цапфа | Входное отверстие W1 | Выход W0 | Полный 0F | Разряд DR | Поверхностная волна FV | ||||||
150 | 150 | 40 | 40 | 25 | |||||||
высота | Корпус башни (TH) | Оболочка (СН) | Входной воздух (AH) | (Водный бассейн) WH | Входная вода (IH) | Выход воды (OH) | База (FH) | ||||
3205 | 1970 | 365 | 520 | 315 | 160 | 300 | |||||
диаметр | Вентилятор (ЭД) | Водный бассейн (WD) | Фонд (FD) | Винт (BD) , | |||||||
1780 | 3320 | 2720 | Ф9 × 350 × 4 | ||||||||
материал | Тип привода | Поклонник | двигатель | Моторная поддержка | кожух | Водный бассейн | разбрызгиватель | ||||
непосредственный | EP01 | Целый colsed | Оцинкованная сталь | FRP | FRP | Поликарбонат $ PVCPipe | |||||
отделитель | Воздухозаборник | Башни Серппорт | трап | цапфа | В-штриховки | In-Fill Surppot | |||||
FRP | Поликарбонат и ПВХ-пюре | FRP | Оцинкованная сталь | Труба ПВХ | ПВХ-пленка | Сталь PVC & GL | |||||
